直讀光譜儀的樣品臺是怎么樣的？
發布時間：2022-04-12 09:50:33 點擊：4639
直讀光譜儀的樣品臺是用來放置金屬樣品，它在設計時候是一個怎么樣的原理。
樣品臺不是平面，而是與入射光路成一定角度的斜面。這樣能保證樣品和電極之間激發的光譜能全部經透鏡進入入射狹縫。如果樣品臺與入射狹縫中心線平行，即使在光路出口開槽也會損失一部分光譜亮度。
壓樣架必須接觸良好。試樣背面的銹跡或氧化皮必須清除，否則POS（-）GND線和樣品背面放電，嚴重的話火花光源會產生斷斷續續放電現象，影響分析精度。
透鏡采用單透鏡照明系統。不能用玻璃制造，常用螢石或熔融石英（水晶），對200nm以下的碳、磷、硫的譜線不吸收。透鏡的作用是將來自樣品臺的光譜聚焦直射到入射狹縫。同時，可以隔離真空室和樣品臺（非真空部分）。

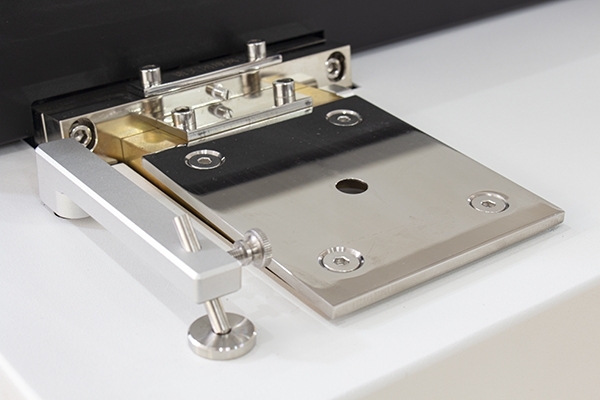

直讀光譜儀的樣品臺
開放式的樣品臺，實現了大樣品檢測的可行性。
樣品臺燃燒腔內控制氣氛（即用氬氣保護火花放電）的氬氣沖洗分為兩路進入燃燒腔內。一路從透鏡前面的光路沖到樣品臺燃燒腔內。這種方式能保證光路的清潔，將燃燒中產生的微粒帶走；另一路從POS（+)電極的周圍沖入內腔。這種辦法容易引燃火花光源，同時將電極上微小顆粒沖跑，保持電極頭的干凈。
樣品臺內腔采用陶封，形狀如半個乒乓球大小，這樣能保證30kV以上的絕緣性能。不能用普通膠木棒做底座或做光路部分的連接頭。這種材質經實驗證明會降低氬氣的純度，激發時會產生白點。
廢氣出口應大，但該電極架排廢氣口太小。
樣品臺是直讀光譜儀的直面部件，看則簡單，實際原理并不簡單。
